CONCLUSION

Como todo tiene un principio y un final así mismo éste 3° Semestre Ciclo 2009-2010 en el Nivel Básico grupo “A” mismo al que pertenezco, en la materia de Taller de proyectos del Plan de Estudios 2005 acreditado llega a su conclusión, con una presentación y emotiva evaluación.

Considero que los compañeros de grupo y muy en particular yo aprendí cosas muy importantes que como todo un arquitecto son indispensables tener y saber, como hacer investigaciones, esquemas, concepto, conceptualización, diagramas, programas, planos y maquetas.

Todo este proyecto no se hubiera logrado sin ayuda de nuestra asesora que nos brindo un gran apoyo académico, así como también los compañeros de grupo que estuvieron presentes para brindar un comentario o una observación, de igual manera a los maestros arquitectos que nos apoyaron en cada materia.

De manera muy atenta y no como despedida sino como un paso más para alcanzar las metas, quiero agradecer por medio de éste blog a todos mis compañeros de clase y a nuestros asesores que nos dieron su apoyo para lograr lo que he mostrado en éste blog: el Desarrollo de un diseño y proyecto arquitectónico del cual me siento orgulloso y un poco inconforme por la falta de disciplina mostrada pero en contraparte feliz por haber aprendido tanto y por saber que la arquitectura no solo es impresa.

Siempre un sueño es lo que mueve al mundo y a mí también pero hasta estos días ese sueño se está cumpliendo y poco a poco va dando frutos de realidad, así también ese sueño no se desata de nuestras raíces culturales ya que día con día se irán fortaleciendo mas para después ese sueño sea una gran realidad y alcanzar la gran meta soñada...

...Y el dia de mañana estar aqui, hasta la cima de la arquitectura y haber alcanzado un sueño de estar en el "star sistem"

perspectiva burj dubai

EVALUACION FINAL

El pasado martes 5 de enero del 2010 en la Sala Audiovisual de la Facultad de Arquitectura "5 de Mayo"  se llevo a cabo la Evaluación al 3° Semestre Nivel Básico Grupo "A", miusmo grupo al que pertenesco.

La evaluación consistio en que cada compañero presentaba su lamina y maqueta en un determinado tiempo para presentar su proyecto.



Las laminas de los compañeros fueon de un alto nivel y dignas para una evaluación final.
Desde mi punto de vista creo que el blog es una gran herramienta para éste tipo de evaluaciones.

LÁMINA DE CONCURSO

Ésta es la lámina de concurso que contiene las fases 1,2,3 hasta el anteproyecto. La fase del antaproyecto comprende: Plantas, Fachadas, Cortes,  Perspectivas y Maqueta.

En esta lamina estan presentes la 4 fases que contiene el Proceso de Diseño del Taller de proyectos (cabe destacar que nos quedó por concluir la 5° Fase Proyecto Ejecutivo)en todas éstas fases en la que siempre se mostró el apoyo de la demas materias para que asi de esta manera diera un exelente producto.

Lámina de concurso hasta Anteproyecto.

FASE 1. Caracterización del tema: en esta fase se aplicó la investigación para conocer todo lo relacionado a un mercado en particular oaxaqueño.







FASE 2.Análisis de Sitio y Programa Arquitectónico: durante esta fase comprendimos y aprendimos a obtener información del Sitio elejido para el Diseño del proyecto de un mercado de caracter municipal, además empezamos a realizar nuestros primeros apuntes que posteriormente se convertirían en Esquemas de diseño para avanzar a la fase 3.







FASE 3.Esquemas de Diseño: durante esta fase aprendimos a expresar graficamente nuestro concepto y conceptualización y esquemas de Diseño referentes a iluminación, ventilación, proceso de construcción y materiales, organización de los espacios y la morfologia, etc.







FASE 4.Anteproyecto: En esta fase se realizaron los planos a mano alzada, sin la ayuda de un software, de manera que lo que plasmaran nuestras manos iba a ser un anteproyecto de un nivel alto.

LA MAQUETA

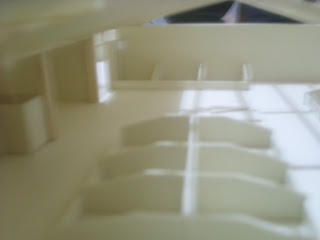

Éstas son imágenes de la maqueta de mi propuesta de diseño arquitectónico para el proyecto de mercado municipal en la comunidad de San Pedro Totolapa.

Mercado municipal se aprecia e tianguis la azotea, las cales y parte del entorno.

Parte sur del mercado infrarrojo.

Perspectiva la parte suroeste en vista nocturna.

Estructura de la cubierta.

Estrcutura de la cubierta de sur a norte.

Perspectiva del tianguis y laestrcutura de la cubierta de norte a sur.

Perspectiva aerea de el tianguis y mercado.

 A continuacion se muestran imagenes dentro del mercado.

Al accesar al mercado se encuentra uno con un  gran vestibulo y el altar contemporaneo.

Parte de la zona humeda.

Zona Semihumeda.

Zona Humeda

Zona Semihumeda

Zona Seca

Tianguis y  gran acceso al mercado.

Estas son fotografias para tener una mayor interpretación de lo que es la propuesta de mercado municipal.

PERSPECTIVAS

A continuacion se presentan las perspectivas interiores y exteriores para tener una mayor persepción de lo que es el proyecto.

 perspectiva interior de zona seca del marcado

Perspectiva interior de la zona humeda y de servicios.

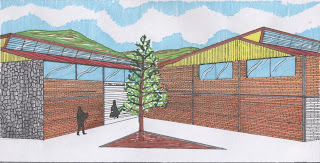

perspectiva exterior

Perspectiva de conjunto del mercado municipal en San Pedro Totolapa

FASE IV ANTEPROYECTO

En esta fase 4 se presntan los siguientes planos para un mayor margen de percepcion de lo que es el proyecto de mercado municipal en San Pedro Totolapa.

Planta de conjunto. en esta planata se muestra la ubicacion del terreno, las calles que lo rodean el area de tianguis y la vegetacion.

Planta deazotea. en esta planta se pueden ver aun que no a gran de talle las vajadas de agua potable, la pendiente que se utiliza para que el agua corra con facilidad.

Planta atquitectonica, en esta planta se puede ver la zona seca que va se sur a norte en el primer elemento, el elemento siguiente consta de la zona semihumeda y el tercer elemento esta constituido por la zona humeda y el elemento que se encuentra ubicado en la parte norte del terreno selozaliza la zona de servicios y la zona administrativa.

Fachada norte esta se identifica por una gran puerta que conduce a un vestibulo misma que marca esa union entre tianguis y mercado.

Fachada oeste: esta fachada se identifica por reconocer los muros de piedra retomando la piedra como material de la poblacion para las construcciones y donde en la cubierta permitira que aya una gran iluminaciony ventilación ya que por la tarde el sol tocara con sus rayos muy leve y el cerroo que esta justo enfrente del terreno donde se proyectara el mercado permite una menor intensidad del calor y esto perimite que aya una buena iluminacion.

Fachada sur. en este fachada en la parte superior del mercado en la cubierta hay percianas para que permitan el paso a la luz y la ilumincación

Fachada este: a esta fachada le toca el sol naciente y se ilumina el mercado ademas de que se protejera con lamina traslucida para la filtación de iluminación.

Corte X-X´

Corte Y-Y´

Esta es la presentacio de los planos del proyecto de un mercado municipal, propuiesta para la comunidad de san pedro totolapa donde la cubierta es de lamina galvanizada pintada de color rojo retomando el color oaxaca, estrcuturas de monten y ptr, muros de ladrillo y piedra columnas de concreto armado, pisos e concreto cimentacion de mamposteria, este proyecto tambien definido por el concepto la "sensacion de percivir" donde se muestra la sencillas, espacios iluminados donde la comodiadad del usuario sea agradable, se sienta y perciba espacios amplios y funcionales.
